Dimensionerna på rör-T-styckena är övervägda i ASME B16.9-standarden. Se tabellen nedan för storlek från 1/2″ till 48″. Två typer av tee används i rör. Rak/lik och reducerande t-shirt. Vid inspektion av rör-T-dimensionerna ska följande kontrolleras.

Diametern på grenen och utföranderöret

tjockleken på tee

Grenens centrum-till-centrum-dimension

Längden på T.

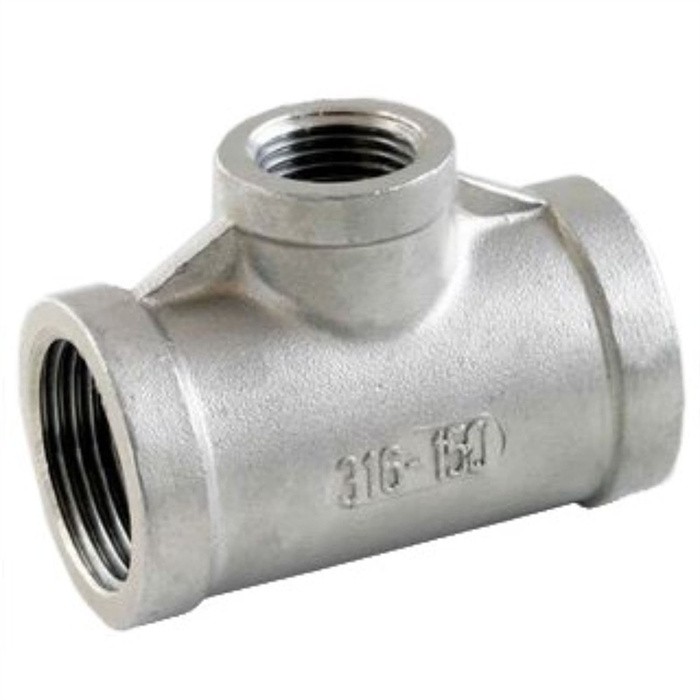

Dimensiones de la T para tubos - Reducción estándar y T igual

Rak/Lika t-shirt-mått

dimensiones iguales de la te

NOMINELL RÖRSTORLEK	YTTRE DIAMETER	CENTRUM TILL AVSLUTA	LÄNGD
T-rörsmått enligt ASME B16.9
tum.	RE	C.	m
1/2	21.3	25	25
3/4	26.7	29	29
1	33.4	38	38
1 1/4	42.2	48	48
1 1/2	48.3	57	57
2	60.3	64	64
2 1/2	73	76	76
3	88.9	86	86
3 1/2	101.6	95	95
4	114.3	105	105
5	141.3	124	124
6	168.3	143	143
8	219.1	178	178
10	273.1	216	216
12	323.9	254	254
14	355.6	279	279
16	406.4	305	305
18	457.2	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838
	Alla mått är i mm

Minska T-shirtens mått

NOMINELL RÖRSTORLEK	YTTRE DIAMETER	CENTRUM TILL AVSLUTA
T-rörsmått enligt ASME B16.9
tum	D.	P	C.	m
1/2 x 3/8	21.3	17.1	25	25
1/2 x 1/4	21.3	13.7	25	25
3/4 x 1/2	26.7	21.3	29	29
3/4 x 3/8	26.7	17.1	29	29
1 x 3/4	33.4	26.7	38	38
1x1/2	33.4	21.3	38	38
1 1/4x1	42.2	33.4	48	48
1 1/4 x 3/4	42.2	26.7	48	48
1 1/4 x 1/2	42.2	21.3	48	48
1 1/2 x 1 1/2	48.3	42.2	57	57
1 1/2x1	48.3	33.4	57	57
1 1/2 x 3/4	48.3	26.7	57	57
1 1/2 x 1/2	48.3	21.3	57	57
2x1 1/2	60.3	48.2	64	60
2x1 1/4	60.3	42.2	64	57
2 för 1	60.3	33.4	64	51
2x3/4	60.3	26.7	64	44
2 1/2x2	73	60.3	76	70
2 1/2 x 1 1/2	73	48.3	76	67
2 1/2 x 1 1/4	73	42.2	76	64
2 1/2x1	73	33.4	76	57
3x2 1/2	88.9	73	86	83
3 för 2	88.9	60.3	86	76
3x1 1/2	88.9	48.3	86	73
3x1 1/4	88.9	42.2	86	70
3 1/2 x 3	101.6	88.9	95	92
3 1/2 x 21/2	101.6	73	95	89
3 1/2x2	101.6	60.3	95	83
3 1/2 x 1 1/2	101.6	48.3	95	79
4x3 1/2	114.3	101.6	105	102
4x3	114.3	88.9	105	98
4x2 1/2	114.3	73	105	95
4x2	114.3	60.3	105	89
4x1 1/2	114.3	48.3	105	86
5x4	141.3	114.3	124	117
5x3 1/2	141.3	101.6	124	114
5x3	141.3	88.9	124	111
5x2 1/2	141.3	73	124	108
5x2	141.3	60.3	124	105
6x5	168.3	141.3	143	137
6x4	168.3	114.3	143	130
6x3 1/2	168.3	101.6	143	127
6x3	168.3	88.9	143	124
6x2 1/2	168.3	73	143	121
8x6	219.1	168.3	178	168
8x5	219.1	141.3	178	162
8x4	219.1	114.3	178	156
8x3 1/2	219.1	101.6	178	152
10x8	273.1	219.1	216	203
10x6	273.1	168.1	216	194
10x5	273.1	141.3	216	191
10x4	273.1	114.3	216	184
12x10	323.9	273.1	254	241
12x8	323.9	219.1	254	229
12x6	323.9	168.3	254	219
12x5	323.9	141.3	254	216
14x12	355.6	323.9	279	270
14x10	355.6	273.1	279	257
14x8	355.6	219.1	279	248
14x6	355.6	168.3	279	238
16x14	406.4	355.6	305	305
16x12	406.4	323.9	305	295
16x10	406.4	273.1	305	283
16x8	406.4	219.1	305	273
16x6	406.4	168.3	305	264
18x16	457	406.4	343	330
18x14	457	355.6	343	330
18x12	457	323.9	343	321
18x10	457	273.1	343	308
18x8	457	219.1	343	298
20x18	508	457	381	368
20x16	508	406.4	381	356
20x14	508	355.6	381	356
20x12	508	323.9	381	346
20x10	508	273.1	381	333
20x8	508	219.1	381	324
22x20	559	508	419	406
22x18	559	457	419	394
22x16	559	406.4	419	381
22x14	559	355.6	419	381
22x12	559	323.9	419	371
24x10	559	273.1	419	359
24x22	610	559	432	432
24x20	610	508	432	432
24x18	610	457	432	419
24x16	610	406.4	432	406
24x14	610	355.6	432	406
24x12	610	323.9	432	397
24x10	610	273.1	432	384
	Alla mått är i mm

Rörkopplingar Dimensioner Tolerans per ASME B16.9

NOMINELL RÖRSTORLEK	ALLA BESLUTNINGAR	ALLA BESLUTNINGAR	ALLA BESLUTNINGAR	ARMBÅGAR OCH UTSLAGSPLATS	180° RETURBÖJNINGAR	180° RETURBÖJNINGAR	180° RETURBÖJNINGAR	REDUCERARE	kepsar
NPS	OD vid Bevel (1), (2)	ID vid slutet (1), (3), (4)	Väggtjocklek (3)	Mitt-till-ände-mått A,B,C,M	Center-to-Center ELLER	Back-to-Face K	Alignment of Ends U	Total längd H	Total längd E
½ till 2½	0.06 -0.03	0.03	Inte mindre än 87,5 procent av nominell tjocklek	0.06	0.25	0.25	0.03	0.06	0.12
3 till 3 ½	0.06	0.06	0.06	0.25	0.25	0.03	0.06	0.12
4	0.06	0.06	0.06	0.25	0.25	0.03	0.06	0.12
5 till 8	0.09 -0.06	0.06	0.06	0.25	0.25	0.03	0.06	0.25
10 till 18	0.16 -0.12	0.12	0.09	0.38	0.25	0.06	0.09	0.25
20 till 24	0.25 -0.19	0.19	0.09	0.38	0.25	0.06	0.09	0.25
26 till 30	0.25 -0.19	0.19	0.12	…	…	…	0.19	0.38
32 till 48	0.25 -0.19	0.19	0.19	…	…	…	0.19	0.38

NOMINELL NPS-RÖRSTORLEK	VINKELHETS TOLERANSER	VINKELHETS TOLERANSER	ALLA DIMENSIONER ÄR I TUM. TOLERANSER ÄR LIKA PLUS OCH MINUS OM INTE ANNAT SÄNGT.
	Av vinkel Q	Utanför plan P	(1) Out-of-roundness är summan av de absoluta värdena för plus- och minustoleransen. (2) Denna tolerans kan frångås i lokaliserade områden av formade beslag där ökad väggtjocklek krävs för att uppfylla designkraven i ASME B16.9. (3) Innerdiameter och nominell ändväggtjocklek ska specificeras av köparen. (4) Om inte annat anges av köparen gäller dessa toleranser den nominella innerdiametern, vilken är lika med skillnaden mellan den nominella ytterdiametern och två gånger den nominella väggtjockleken.
½ till 4	0.03	0.06
5 till 8	0.06	0.12
10 till 12	0.09	0.19
14 till 16	0.09	0.25
18 till 24	0.12	0.38
26 till 30	0.19	0.38
32 till 42	0.19	0.50
44 till 48	0.18	0.75
